オリジナル予想問題2 問33

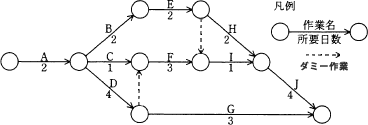

あるプロジェクトの作業が,次のアローダイアグラムで示されるとき,すべての作業が終了するまでの最少所要日数は何日か。

  • 12
  • 13
  • 14
  • 15
正解 問題へ
分野:マネジメント系
中分類:プロジェクトマネジメント
小分類:プロジェクトマネジメント
解説
初級シスアド過去問題に、ダミー作業を加えて改変した問題です。

プロジェクトの開始から完了に至るまでの作業の流れは、
 A → B → E → H → J
 A → C → F → I → J
 A → D → G
の3通りがあります。

またダミー作業があるので、「作業Fの開始には作業C及び作業Dの完了が条件」、および「作業Iの開始には作業E及び作業Fの完了が条件」となります。

ダミー作業を無視して所要日数を計算すると、
 A → B → E → H → J ⇒ 2+2+2+2+4=12日
 A → C → F → I → J ⇒ 2+1+3+1+4=11日
 A → D → G ⇒ 3+4+3=10日
となりますが、作業Fはダミー作業の影響で、作業Cの完了後すぐに開始できるわけではありません。
作業Cが完了から、作業Dの完了までには3日間の差があり、この間、作業Fは作業の開始を待たなければいけないからです。

もう一つのダミー作業「作業Iの開始には作業E及び作業Fの完了が条件」ですが、作業Eの完了は開始から6日目、作業Fの完了は開始から(待ち時間も含めて)9日目なので、作業Iの開始待ち日数は発生しません。したがってこのダミー作業がクリティカルパスに与える影響はないことになります。

これらのことから、A → C → F → I → J の所要日数は、
 2+1+(待ち日数3日)+3+1+4=14日

となり、これがこのプロジェクトにおける最少所要日数となります。
