平成24年秋期試験問題 問2

業務プロセスのモデリングに用いられるDFDの記述例として,適切なものはどれか。

  • 02a.png
  • 02i.png
  • 02u.png
  • 02e.png
正解 問題へ
分野:ストラテジ系
中分類:システム戦略
小分類:業務プロセス
解説

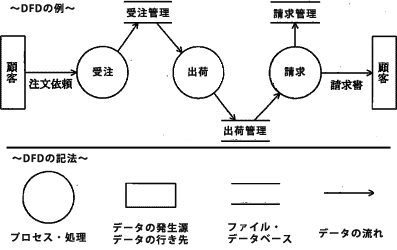

DFD(Data Flow Diagram)は、データの流れに着目して、その対象となる業務のデータの流れと処理の関係をわかりやすく図式化する構造化分析の手法です。「○」処理・プロセス,「□」データの吸収先,「→」データの流れ,「〓」データストアの4つの記号を用いて対象業務のモデル化を行います。
  • プロジェクトの作業関係やクリティカルパスを分析するときに用いられるアローダイアグラムの記述例です。
  • 正しい。DFDの記述例です。
  • プロジェクトの作業をトップダウン的に階層化するときに用いられるWBS(Work Breakdown Structure)の記述例です。
  • 原因と結果の関係を分析するときに用いられる特性要因図の記述例です。
