平成25年秋期試験問題 問64

次の真理値表で示される入力x,yに対する出力zが得られる論理演算式はどれか。

  • x AND y
  • NOT(x AND y)
  • NOT(x OR y)
  • x OR y
正解 問題へ
分野:テクノロジ系
中分類:基礎理論
小分類:離散数学
解説

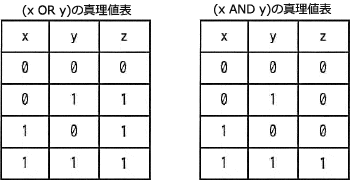

AND演算は2つの入力が共に1の場合にだけ1を出力する論理演算、OR演算は2つの入力のどちらかが1であれば1を出力する論理演算です。

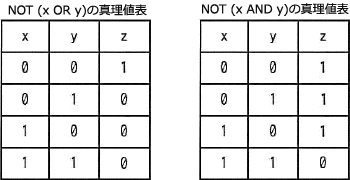

またNOT演算は入力値の逆(1であれば0,0であれば1)を出力する論理演算なので、それぞれNOT(x AND y)はAND演算を、NOT(x OR y)はOR演算の結果を反転した真理値表になります。
したがって設問の真理値表と一致する結果を出力する演算は「NOT(x OR y)」になります。
