プログラムステップ数と不良件数という2つの要素の関連性を可視化できる図であることが求められます。選択肢のうち、2項目間の分布・相関関係を把握するのに使用されるのは「散布図」しかありません。

したがって「イ」が正解です。

• 管理図は、中央線および上限と下限を示す限界線を引いて、製品などの特性値を打点することで、工程の状態や品質を時系列に表した図で、工程が安定した状態にあるかどうかを判断するために用います。

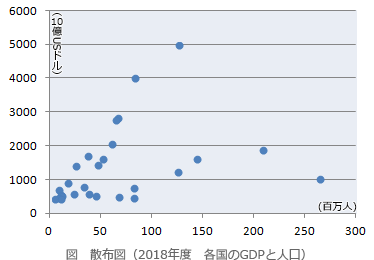

• 正しい。散布図は、縦軸・横軸に2項目の量や大きさ等を対応させて分析対象のデータを打点した図で、2種類のデータの関係性を表すために使用されます。
• 特性要因図は、現れた特性（結果）とそれに影響を及ぼしたと思われる要因の関係を体系的に表わした図です。多くの要因が複雑に絡みあっているときに、直接的な原因と間接的な原因に分別したり、真の問題点を明らかにしたりすることができます。
• パレート図は、値の大きい順に分析対象の項目を並べた棒グラフと、累積構成比を表す折れ線グラフを組み合わせた複合グラフで、主に複数の分析対象の中から重要である要素を識別するために使用します。
