ITパスポート令和元年秋期 問9

問9

DFDにおいて,データフローや処理(機能)以外に記述されるものだけを全て挙げたものはどれか。

  1. データの処理に要する時間
  2. データの蓄積場所
  3. データの発生源や出力先

分類

ストラテジ系 » システム戦略 » 業務プロセス

正解

解説

DFD(Data Flow Diagram)は、構造化分析手法の一つで業務で扱うデータの流れに着目して、その対象となる業務のデータの流れと処理の関係をわかりやすく図式化する手法です。

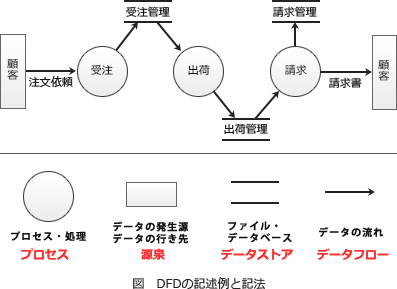

09.gif/image-size:397×289
DFDに記述されるものは、「プロセス」「データの源泉や吸収先」「データフロー」「データストア」の4つです。a〜cの中では、b.データの蓄積場所とc.データの発生源や出力先がそれに該当します。a.データの処理時間は記述されません。

適切な組合せは「b,c」ですので「ウ」が正解です。
