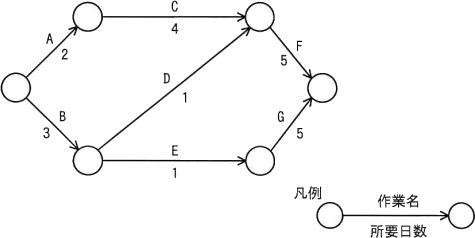

当初予定の所要日数は、以下の3つのパスのうち所要期間が最も多くなるパスの日数です。

• A→C→F … 2＋4＋5＝11日
• B→D→F … 3＋1＋5＝9日
• B→E→G … 3＋1＋5＝9日

当初は、11日間で作業全体が完了する予定だったことがわかります。

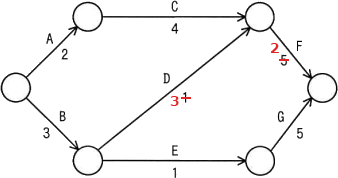

このスケジュールから作業Dが2日遅れ、作業Fが3日前倒しで完了すると、作業Dが「1＋2＝3日」、作業Fが「5－3＝2日」になるので、アローダイアグラムは次のように変化します。変化後のアローダイアグラムでクリティカルパスを再計算すると、

• A→C→F … 2＋4＋2＝8日
• B→D→F … 3＋3＋2＝8日
• B→E→G … 3＋1＋5＝9日

作業全体が終了するのは「B→E→G」が終了する9日目です。したがって、当初予定の所要日数11日と比較して「2日前倒し」となることがわかります。
