この中問Cでは、「表 作業計画の一覧」をもとにアローダイアグラムをかけるかが問題を解くカギになります。初級シスアドのときには工程表からアローダイアグラムを考える問題は結構出題されましたが、ITパスポートで出題されたのは初めてではないでしょうか。

問97を解く前に手順を確認しながら、アローダイアグラムを描いてみます。

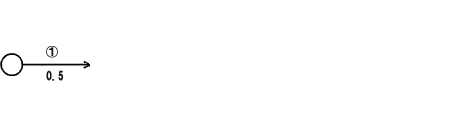

1. まず先行作業のない作業①の矢印を描きます。

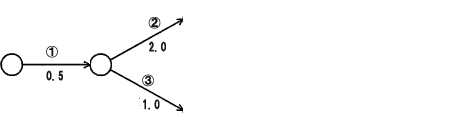

2. ①が完了すると開始できるようになる②及び③の矢印を、①の終了点から出るように描きます。

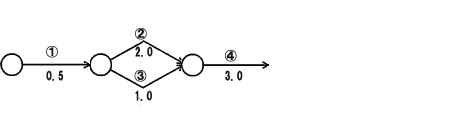

3. 次の作業である④は、開始条件が②と③の終了なので、先行作業を結合点で結びそこから作業④の矢印を描き入れます。

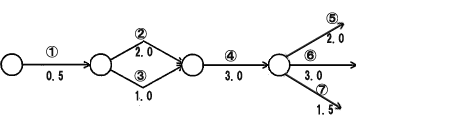

4. 作業④が完了すると、⑤・⑥・⑦が開始できるので、作業④の終了点から3本の矢印を描きます。

5. 最終作業"動作確認"の開始には、⑤・⑥・⑦が完了していることが条件ですので、先行作業を結合点で結びそこから作業⑧の矢印を描き入れます。(完成)


アローダイアグラムはこのような手順で作図します。残りの問はこの図を使って説明していきます。

問97に戻りまして、「並行して実施可能な作業はどれか」ということですが、作業①が完了した後同時に開始できるの②と③、および作業④が完了すると同時に開始できる⑤・⑥・⑦が並行して可能な作業であることが図から把握できると思います。
