ITパスポート 平成22年秋期 問98

【問97〜100は中問形式の出題です。中問Cの問題文を読んでから回答してください。】

問98

Fさんは全体の作業時間を考える上で,表の各作業の順序を時間を検討した。このとき,クリティカルパス上の作業の順序を示しているものはどれか。ここで,矢印は作業の順序を示している。
  • @→A→C→D→G
  • @→A→C→E→G
  • @→B→C→E→G
  • @→B→C→F→G

分類

ストラテジ系

正解

解説

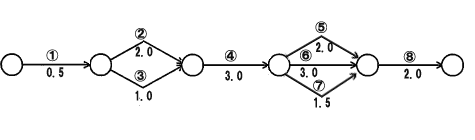

問97で作成したアローダイアグラムをもとにクリティカルパスを考えます。
97_5.gif/image-size:475×140
クリティカルパスは"選択肢にある作業順序の中で、最も時間がかかる作業順になります。
  • @→A→C→D→G=0.5+2.0+3.0+2.0+2.0=9.5
  • @→A→C→E→G=0.5+2.0+3.0+3.0+2.0=10.5
  • @→B→C→E→G=0.5+1.0+3.0+3.0+2.0=9.5
  • @→B→C→F→G=0.5+1.0+3.0+1.5+2.0=8.0
したがってこの作業計画の中で遅延が許されない作業順序を示すクリティカルパスは「イ」であることがわかります。
