ITパスポート平成23年秋期 問95

【問93〜96は中問形式の出題です。中問Bの問題文を読んでから回答してください。】

問95

Aさんは,〔Aさんが書き出したメモ〕の(4)の作業を,テスト1〜4とテスト報告書作成という小作業項目に分解し,それぞれの日数と依存関係を表1にまとめた。この作業のクリテイカルパスに掛かる日数は何日か。
95.gif/image-size:332×173
  • 7
  • 8
  • 9
  • 10

分類

マネジメント系

正解

解説

「クリティカルパスを求める」とくれば「アローダイアグラム」です。この問題では与えられた条件から正しいアローダイアグラムを描くことができるかがポイントになります。

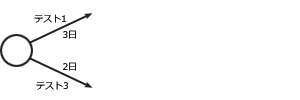

まず開始点となる○を描き、そこから先行作業のない(開始時に作業をスタートできる)テスト1およびテスト3の矢印を描きます。
95_1.gif/image-size:300×100

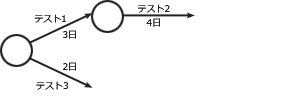

次にテスト1が終了すると、作業を開始できるテスト2の矢印をテスト2開始の結合点(○)の後に書き入れます。
95_2.gif/image-size:300×100

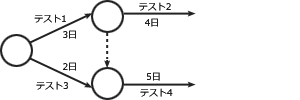

続いてテス4ですが、先行作業がテスト1および3なので、テスト4開始の結合点にテスト1の完了を待つダミー作業の矢印を描き、さらにテスト4の矢印も書き入れます。
95_3.gif/image-size:300×100

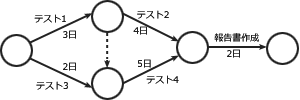

最後の作業であるテスト報告書作成ですが、先行作業がテスト2および4なので、この2つの作業をテスト報告書作成開始結合点に結び、最後の作業を描き入れて完成です。
95_4.gif/image-size:300×100
クリティカルパスですが、作業全体が完了するまでには、
  • テスト1→テスト2→テスト報告書作成
  • テスト3→テスト4→テスト報告書作成
の2通りがあることがわかります。
それぞれの最短終了日数は、
  • 3+4+2=9日
  • 2+(作業1の終了待ち1日)+5+2=10日
したがってクリティカルパスは「テスト3→テスト4→テスト報告書作成」で最短終了日数は10日になります。
