ITパスポート平成31年春期 問91
問91
E-R図で表現するものはどれか。
- HDD内のデータの物理的な配置
- エンティティ同士の関係
- 処理の流れ
- 入力データ及び出力データ
分類
テクノロジ系 » データベース » データベース設計
正解
イ
解説

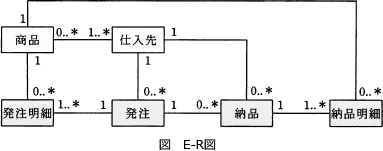

E-R図は、データベース化の対象となる実体(エンティティ)と、実体の持つ属性(アトリビュート)、及び実体間の関連(リレーションシップ)を表現する図です。関係データベースの概念モデル設計によく利用されますが、記法自体は関係モデルに限らず任意のオブジェクトとその関連の記述が可能になっています。
- HDD内のデータの物理的な配置を表す図はありません。
- 正しい。E-R図で表現するものです。
- 流れ図(フローチャート)で表現するものです。
- DFD(Data Flow Diagram)で表現するものです。
